TheIP65 hibridinis keitiklis 7KWyra didelės-galios trijų-fazių saulės hibridinis keitiklis, skirtaslauko įrengimas bet kokiu-oru. Su profesionaluIP65 atsparus vandeniui ir dulkėmsŠis 16 kW galios hibridinis keitiklis gali būti montuojamas tiesiai lauke be papildomų apsauginių priedangų, puikiai prisitaikantis prie lietingos, snieguotos, dulkėtos ir aukštos{1}}temperatūrinės lauko aplinkos. Sukurtas gyvenamosioms viloms, dideliems namų ūkiams, komerciniams pastatams, mažoms gamykloms ir ūkių saulės energijos kaupimo sistemoms, palaikoįjungtas-tinklelis, išjungtas{1}}tinklelis ir mišrūs režimai. Jis sumaniai koordinuoja saulės PV generavimą, baterijų energijos kaupimą ir elektros tinklo energiją, kad maksimaliai padidintų saulės energijos suvartojimą, sumažintų mėnesines elektros išlaidas ir užtikrintų patikimąavarinis atsarginis maitinimasnetikėtų tinklo gedimų metu.

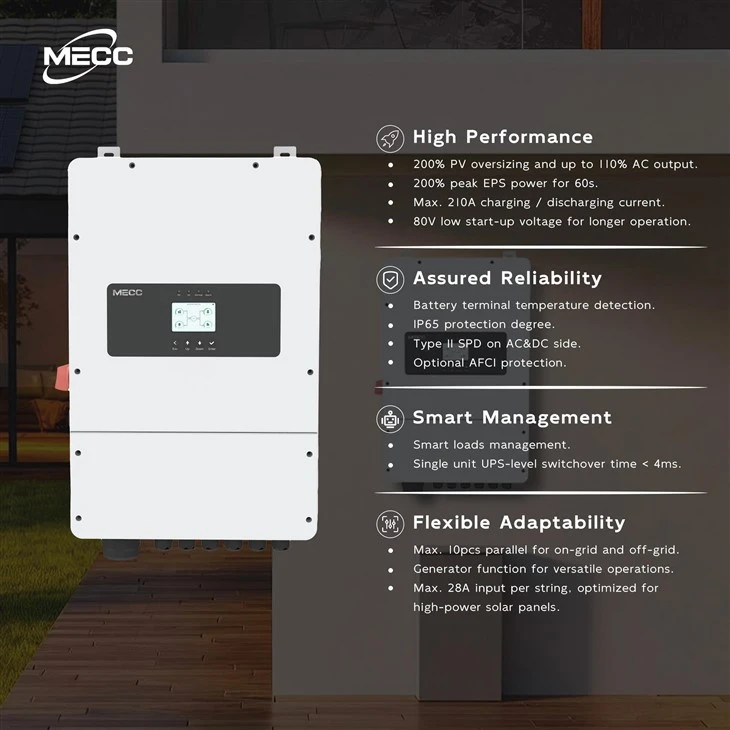

1. Didelis našumas
200 % PV per didelis dydis ir 110 % kintamosios srovės išėjimas: Palaiko iki 200 % fotovoltinės matricos nedidelį dydį ir iki 110 % kintamosios srovės išvestį, todėl užtikrina patikimą veikimą esant didelėms apkrovoms.
200 % didžiausia EPS galia 10 s: tiekia 200% didžiausią galią avariniam maitinimo šaltiniui, užtikrindamas, kad kritinės apkrovos veiktų pertrūkių metu.
Maksimali. 210įkrovimo / iškrovimo srovė: užtikrina didelės-galios baterijos valdymą, kad būtų galima greičiau kaupti ir paimti energiją.
80 V žema paleidimo{1}}įtampa: Užtikrina patikimą veikimą net esant žemai apšvitos sąlygoms, prailgindamas kasdienes energijos gamybos valandas.
Pramonėje{0}}pirmaujantis efektyvumas: Maksimalus efektyvumas iki 96,00 % ir MPPT efektyvumas Didesnis arba lygus 99 %, maksimaliai išnaudojant saulės energiją.
2. Užtikrintas patikimumas
Akumuliatoriaus gnybto temperatūros aptikimas: Stebi baterijos būklę realiu laiku, kad išvengtų perkaitimo ir užtikrintų saugų veikimą.
IP65 apsaugos klasė: Užtikrina visišką apsaugą nuo dulkių ir vandens, tinka montuoti tiek viduje, tiek lauke.
II tipo SPD AC ir DC pusėse: Užtikrina apsaugą nuo viršįtampių tiek kintamosios, tiek nuolatinės srovės grandinėms, apsaugodama sistemą nuo įtampos šuolių.
Pasirenkama AFCI apsauga: sumažina gaisro riziką, nes aptinka ir sumažina lanko gedimus PV sistemoje.
Išsamūs sertifikatai: Atitinka NRS 097-2-1, IEC61727, IEC62116, PEA, MEA, IEC62109-1/2 ir IEC61000-6-1/-2, atitinka pasaulinius saugos ir EMC standartus.
3. Išmanusis valdymas
Išmanusis apkrovos valdymas: optimizuoja energijos paskirstymą prijungtoms apkrovoms, kad būtų teikiama pirmenybė svarbiausiems įrenginiams.
UPS{0}}lygio perjungimo laikas: tinklelio-į-išjungimo-tinklelį ir išjungimo-tinklelį-į-tinklelį laikas<4ms, ensuring uninterrupted power supply for sensitive equipment.
Savarankiškas{0}}pritaikymas prie BMS: automatiškai koreguoja įkrovimo / iškrovimo strategijas, kad atitiktų skirtingus ličio -jonų akumuliatoriaus BMS protokolus.

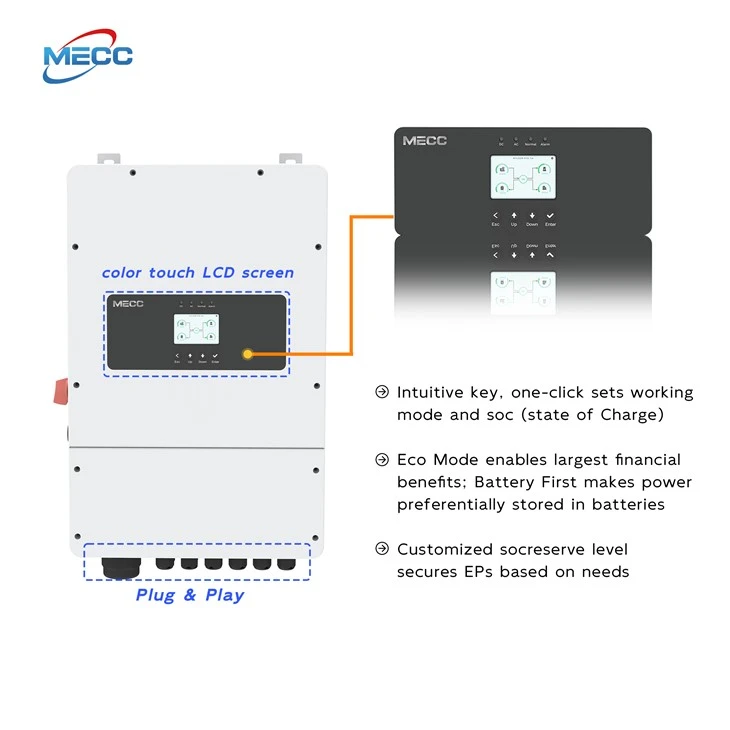

Kelios komunikacijos sąsajos: Palaiko LED + LCD, CAN, RS485, CT, NTC ir WiFi nuotoliniam stebėjimui, konfigūravimui ir sistemos integravimui.
WiFi ir atnaujinimo palaikymas: įgalinami OTA programinės įrangos naujiniai ir nuotolinis valdymas, kad būtų patogu aptarnauti po{0}}pardavimo.
4. Lankstus prisitaikymas
Maksimalus{0}}vnt lygiagretus veikimas: įgalinamas keičiamo dydžio sistemos projektavimas įjungtoms ir išjungtoms-tinklo programoms, palaikant didesnį energijos poreikį.
Generatoriaus funkcijų suderinamumas: sklandžiai integruojasi su generatoriais, kad būtų galima pritaikyti įvairius atsarginės energijos sprendimus.
Maks{0}}A įvestis vienoje eilutėje: Optimizuotas didelės galios{0}}saulės kolektoriams, todėl sumažėja įrengimo išlaidos ir sudėtingumas.
Platus tinklelio suderinamumas: Palaiko vardinę 220/230V kintamosios srovės įtampą su 50Hz/60Hz tinklo dažniais, todėl tinka pasaulinėms rinkoms.
Įvairūs taikymo scenarijai: Idealiai tinka gyvenamiesiems namams, ūkiams, telekomunikacijų stotims, kaimo vietovėms, saloms ir ganykloms, prisitaikant prie įvairių energijos poreikių.
| Modelis | HI-IP6K-LV | HI-IP8K-LV | HI-IP10K-LV | HI-IP12K-LV |
|---|---|---|---|---|
| PV ĮVESTIS | ||||
| Maks. PV masyvo galia | 12000W | 16000W | 20000W | 24000W |
| Maks. PV įvesties galia | 9600W | 12800W | 16000W | 19200W |
| Maks. PV įvesties įtampa | 510V | 510V | 510V | 510V |
| Nominali įtampa | 360V | 360V | 360V | 360V |
| Paleidimo-įtampa | 80V | 80V | 80V | 80V |

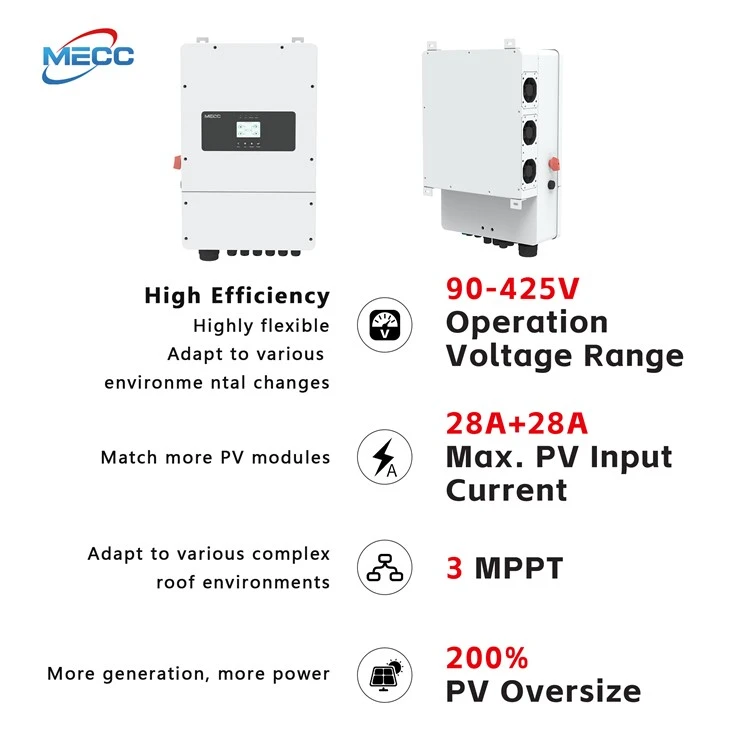

| MPPT diapazonas | 90V – 425V | 90V – 425V | 90V – 425V | 90V – 425V |
| Maksimali įvesties srovė per MPPT | 18 + 18A | 18 + 18A | 28 + 28A | 28 + 28A |
| Maks. Trumpojo jungimo srovė per MPPT | 27 + 27A | 27 + 27A | 42 + 42A | 42 + 42A |
| MPPT Nr./Eilutės Nr. per MPPT | 2/1+1 | 2/1+1 | 2/2+2 | 2/2+2 |
| AKUMULIATORIŲ DUOMENYS | ||||
| Baterijos tipas | Švino rūgštis / Litis | Švino rūgštis / Litis | Švino rūgštis / Litis | Švino rūgštis / Litis |
| Nominali įtampa | 48V | 48V | 48V | 48V |
| Įtampos diapazonas | 40V–60V | 40V–60V | 40V–60V | 40V–60V |
| Maks. Dabartinė | 135A | 190A | 200A | 210A |
| AC ĮVESTIS IR IŠVESTIS (ĮJUNGTAS-GRIDĖLIS) | ||||
| Nominali išėjimo galia | 6000W | 8000W | 10000W | 12000W |
| Maks. Išėjimo galia | 6600VA | 8800VA | 11000VA | 13200VA |
| Maks. Įvesties galia | 6600VA | 8800VA | 11000VA | 13200VA |
| Tinklelio tipas | 220/230Vac, L/N/PE, 50/45-55, 60/55-65Hz, 0,85Un-1,1Un | 220/230Vac, L/N/PE, 50/45-55, 60/55-65Hz, 0,85Un-1,1Un | 220/230Vac, L/N/PE, 50/45-55, 60/55-65Hz, 0,85Un-1,1Un | 220/230Vac, L/N/PE, 50/45-55, 60/55-65Hz, 0,85Un-1,1Un |
| Maks. Išėjimo srovė | 28.7A | 38.3A | 43.5A | 52.2A |
| Maks. Įvesties srovė | 35A | 44A | 45.5A | 54.6A |
| Galios koeficientas | ~1 (-0,8 atsilieka… 0,8 pirmaujanti) | ~1 (-0,8 atsilieka… 0,8 pirmaujanti) | ~1 (-0,8 atsilieka… 0,8 pirmaujanti) | ~1 (-0,8 atsilieka… 0,8 pirmaujanti) |
| THDi | < 3% | < 3% | < 3% | < 3% |
| EPS (IŠJUNGTAS-GRIDĖLIS) IŠVESTIS (SU AKUMULIERIU) | ||||
| Nominali išėjimo galia | 6000W | 8000W | 10000W | 12000W |
| Nominali EPS išėjimo įtampa, dažnis | 220 / 230 Vac, L / N / PE, 50 / 45 - 55, 60 / 55 - 65 Hz, 0,85 Un - 1.1 Un | 220 / 230 Vac, L / N / PE, 50 / 45 - 55, 60 / 55 - 65 Hz, 0,85 Un - 1.1 Un | 220 / 230 Vac, L / N / PE, 50 / 45 - 55, 60 / 55 - 65 Hz, 0,85 Un - 1.1 Un | 220 / 230 Vac, L / N / PE, 50 / 45 - 55, 60 / 55 - 65 Hz, 0,85 Un - 1.1 Un |
| Didžiausia galia (išjungtas{0}}tinklas) | 1,5 karto didesnė už vardinę galią 30 min | 1,5 karto didesnė už vardinę galią 30 min | 1,5 karto didesnė už vardinę galią 30 min | 1,5 karto didesnė už vardinę galią 30 min |
| Tinklo įjungimo/išjungimo laikas | < 4 ms | < 4 ms | < 4 ms | < 4 ms |
| EFEKTYVUMAS | ||||
| Didžiausias efektyvumas | 96.00% | 96.00% | 96.00% | 96.00% |
| MPPT efektyvumas | >99% | >99% | >99% | >99% |
| SĄSAJA | ||||
| Ryšio sąsaja | LED + LCD / CAN, RS485, CT, NTC, WiFi | LED + LCD / CAN, RS485, CT, NTC, WiFi | LED + LCD / CAN, RS485, CT, NTC, WiFi | LED + LCD / CAN, RS485, CT, NTC, WiFi |
| Aušinimo tipas | Išmanusis oro aušinimas | Išmanusis oro aušinimas | Išmanusis oro aušinimas | Išmanusis oro aušinimas |
| BENDRIEJI DUOMENYS | ||||
| Dydis (LHW)/mm | 411 × 631 × 238 mm | 411 × 631 × 238 mm | 411 × 631 × 238 mm | 411 × 631 × 238 mm |
| Svoris/kg | 30 kg | 30 kg | 30 kg | 30 kg |
| Darbinės temperatūros diapazonas | -25 ℃ ~ +60 ℃ (>45 laipsnių sumažinimas) | -25 ℃ ~ +60 ℃ (>45 laipsnių sumažinimas) | -25 ℃ ~ +60 ℃ (>45 laipsnių sumažinimas) | -25 ℃ ~ +60 ℃ (>45 laipsnių sumažinimas) |
| Laikymo temperatūra | -25 laipsniai ~ +70 laipsniai | -25 laipsniai ~ +70 laipsniai | -25 laipsniai ~ +70 laipsniai | -25 laipsniai ~ +70 laipsniai |
| Leistinas aplinkos drėgnumas | 5 ~ 95 % (nekondensuojantis) | 5 ~ 95 % (nekondensuojantis) | 5 ~ 95 % (nekondensuojantis) | 5 ~ 95 % (nekondensuojantis) |
| Leistinas aukštis virš jūros lygio | < 3000 m | < 3000 m | < 3000 m | < 3000 m |
| Apsauga nuo patekimo | IP65 | IP65 | IP65 | IP65 |
| Triukšmas | <45 dB | <45 dB | <45 dB | <45 dB |
| Inverterio topologija | Be transformatoriaus PV pusei / HF akumuliatoriaus pusei | Be transformatoriaus PV pusei / HF akumuliatoriaus pusei | Be transformatoriaus PV pusei / HF akumuliatoriaus pusei | Be transformatoriaus PV pusei / HF akumuliatoriaus pusei |
| Apsaugos nuo viršįtampių lygis | II TIPAS (DC), II TIPAS (AC) | II TIPAS (DC), II TIPAS (AC) | II TIPAS (DC), II TIPAS (AC) | II TIPAS (DC), II TIPAS (AC) |
| Aušinimo tipas | Pažangus perteklinis ventiliatoriaus{0}}aušinimas | Pažangus perteklinis ventiliatoriaus{0}}aušinimas | Pažangus perteklinis ventiliatoriaus{0}}aušinimas | Pažangus perteklinis ventiliatoriaus{0}}aušinimas |
| Garantija | 5 metai | 5 metai | 5 metai | 5 metai |
