1. Kokie dažniausiai pasitaikantys fotovoltinių laikiklių defektai?
① Cinkuotas sluoksnis ant kronšteino medžiagos paviršiaus neatitinka standarto;
② Garbanos labai aprūdijusios,
③ Stulpelis už laikiklio yra labai deformuotas;
④ Cinkuotas kronšteino sluoksnis labai pažeistas;
⑤ Kiti defektai. Dažni fotovoltinio laikiklio defektai parodyti toliau pateiktame paveikslėlyje. Šiuos defektus daugiausia lemia paties laikiklio kokybės trūkumai, nestandartinė konstrukcija ir kitos priežastys.
2. Kas yra fotovoltinis laikiklis?
Fotovoltinis laikiklis yra konstrukcija, naudojama saulės fotovoltiniams moduliams montuoti, tvirtinti ir palaikyti. Pagrindinė jo funkcija yra užtikrinti, kad fotovoltiniai moduliai būtų pritvirtinti tinkamu kampu ir padėtimi, taip maksimaliai padidinant saulės spinduliuotės priėmimą ir pagerinant energijos gamybos efektyvumą. Fotovoltiniai laikikliai gali būti suskirstyti į įvairius tipus, atsižvelgiant į įrengimo aplinką ir paskirtį, daugiausia įskaitant įžeminimo laikiklius, stogo laikiklius, kolonų laikiklius, stoglangių laikiklius ir kt.
Pagrindinė fotovoltinių laikiklių funkcija yra pritvirtinti ir palaikyti fotovoltinius modulius; Sureguliuokite fotovoltinių modulių kampą; Patvarumas ir atsparumas korozijai; Supaprastintas montavimas ir lengvesnė priežiūra.
3. Kas yra fotovoltinės kronšteino pamatai?
Fotovoltinio kronšteino pamatai yra svarbi fotovoltinių kronšteinų sistemos sudedamoji dalis, kuri užtikrina stabilų fotovoltinio laikiklio atramą ir užtikrina saugų bei stabilų fotovoltinių modulių veikimą įvairiomis klimato sąlygomis. Fotovoltinio kronšteino pamato parinkimas turi būti nustatytas atsižvelgiant į geologines sąlygas, klimato sąlygas ir įrengimo vietos inžinerinius reikalavimus. Įprasti fotovoltinių kronšteinų pamatų tipai: betoniniai pamatai, spiraliniai poliniai pamatai, poliniai pamatai, cemento blokelių pamatai, plieninės konstrukcijos pamatai.
Gelžbetoninis pamatas:Iš plieninių strypų ir betono pagamintas pamatas, naudojamas fotovoltiniams laikikliams tvirtinti ir palaikyti, užtikrinantis saugų ir stabilų fotovoltinių modulių veikimą įvairiomis klimato sąlygomis. Gelžbetoniniai pamatai dėl didelio stiprumo ir ilgaamžiškumo plačiai naudojami didelio masto projektuose, tokiuose kaip antžeminės fotovoltinės elektrinės.
Statybos žingsniai:
Svetainės paruošimas:Išvalykite statybvietę, išlyginkite žemę ir pasirūpinkite stabiliu pamatu.
Pamatų kasimas:iškasti pamatų duobę pagal projektinius brėžinius, užtikrinant, kad pamatų duobės dydis ir gylis atitiktų keliamus reikalavimus
Sustiprinimas:Pagaminkite ir suriškite armatūros karkasą pagal projektinius brėžinius, kad užtikrintumėte tikslų armatūros karkaso dydį ir padėtį.
Šablono diegimas:Į pamatų duobę įrenkite šablonus, kad užtikrintumėte jų stabilumą ir išvengtumėte deformacijos liejant betoną.
Betono liejimas:Supilkite betoną pagal projektinius reikalavimus ir vibruokite, kad betonas būtų tankus ir be tarpų.
Priežiūra:Po išpylimo betonas turi būti sukietintas, kad jis būtų drėgnas, išvengtų įtrūkimų ir pagerintų jo stiprumą.
Griovimas ir priėmimas:Po to, kai betono stiprumas atitinka projektinius reikalavimus, klojiniai nuimami ir atliekamas pamatų priėmimas.
Nepriklausomų gelžbetoninių pamatų privalumai yra aiškus perdavimo kelias, patikimas jėgos guolis, platus pritaikomumas ir statybos metu nereikalaujanti specializuota statybinė technika. Ši pagrindinė forma pasižymi stipriu gebėjimu atsispirti horizontalioms apkrovoms.

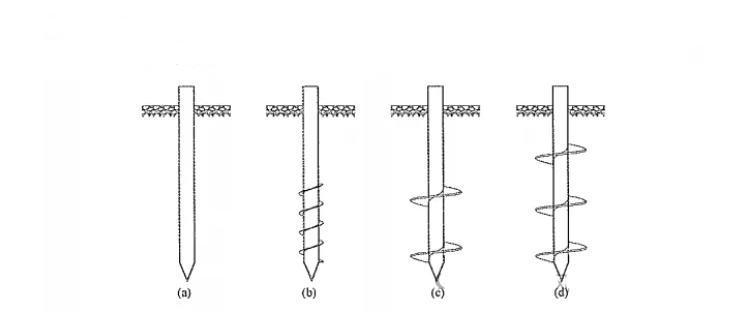

Spiralinis polinis pamatas:Tai pamatų forma, naudojama fotovoltinių laikiklių tvirtinimui ir atremimui, užtikrinanti stabilią laikiklių atramą įsukant į žemę spiralinius metalinius polius. Spiralinis polinis pamatas turi greito montavimo ir minimalaus poveikio aplinkai privalumus. Jo struktūrinė sudėtis daugiausia susideda iš spiralinio polio korpuso ir jungiamųjų komponentų. Polio korpusas yra spiralės formos su spiralinėmis mentėmis gale, kuri užtikrina sukibimą ir stabilumą, kai įsukamas į žemę.
Statybos žingsniai:aikštelės paruošimas; Žemės polių išdėstymas; Įsukite įžemintus kuolus; Ryšio padėties nustatymas.
Polinis pamatas:
Fotovoltinių kronšteinų poliniai pamatai yra pamatų forma, kuri palaiko ir tvirtina fotovoltinius laikiklius, įkalant polius po žeme. Ši pagrindinė forma turi didelę laikomąją galią ir stabilumą, tinka įvairioms geologinėms sąlygoms, ypač plačiai naudojama didelio masto fotovoltinėse elektrinėse. Jo struktūrinę sudėtį sudaro polio korpusas ir jungiamieji komponentai, o polio korpusas paprastai pagamintas iš didelio stiprumo plieno, kuris buvo apdorotas antikorozine (pvz., karšto cinkavimo būdu), siekiant padidinti ilgaamžiškumą. Atsižvelgdami į geologines sąlygas ir projektavimo reikalavimus, pasirinkite įvairių tipų polius, pvz., plieninių vamzdžių polius, H formos plieninius polius ir kt.
Statybos žingsniai:aikštelės paruošimas, aikštelės tyrinėjimas, padėties nustatymas, polių kalimas, sujungimo laikikliai. Paprastai jis taikomas didelėse fotovoltinėse elektrinėse, vietose, kuriose stiprus vėjas ir sudėtinga geologija.
Cemento blokelių pamatas:
Fotovoltinių laikiklių cemento blokelių pamatai yra įprasta pamatų forma, tvirtinama ant žemės surenkant arba pilant cementinius blokus vietoje, kad būtų užtikrinta stabili fotovoltinių modulių atrama. Ši pagrindinė forma yra plačiai naudojama dėl savo paprastos konstrukcijos, mažos kainos ir plataus pritaikymo. Cementiniai blokai, sudaryti iš cemento blokelių ir tvirtinimo komponentų, gali būti kvadrato, stačiakampio ar kitokios formos pagal projektavimo reikalavimus, matmenys nustatomi pagal laikiklio ir fotovoltinio modulio apkrovos reikalavimus. Fiksuotos dalys susideda iš dviejų dalių: įterptųjų dalių ir jungiamųjų dalių.
Statybos žingsniai:aikštelės paruošimas, pamatų apdorojimas, cementinių blokelių gamyba, fotovoltinių kronšteinų montavimas. Šis metodas dažniausiai taikomas mažose ir vidutinėse fotovoltinėse elektrinėse, laikinose fotovoltinėse sistemose, ypatingose geologinėse situacijose.
Plieninės konstrukcijos fotovoltinio laikiklio pamatas
Plieninės konstrukcijos pamatai dėl didelio stiprumo, stabilumo ir ilgaamžiškumo tapo svarbia pamatų forma fotovoltinės sistemos konstrukcijoje. Protingas plieninių konstrukcijų pamatų projektavimas ir montavimas gali ne tik pagerinti fotovoltinių sistemų saugą ir stabilumą, bet ir prisitaikyti prie įvairių sudėtingų geologinių ir klimato sąlygų bei padidinti visapusišką projektų naudą. Apdorojant pamatą, užkertant kelią plieno korozijai ir kontroliuojant montavimo tikslumą, plieninių konstrukcijų pamatai gali užtikrinti ilgalaikę ir patikimą fotovoltinių sistemų atramą, užtikrinant jų stabilų veikimą įvairiomis aplinkos sąlygomis.
